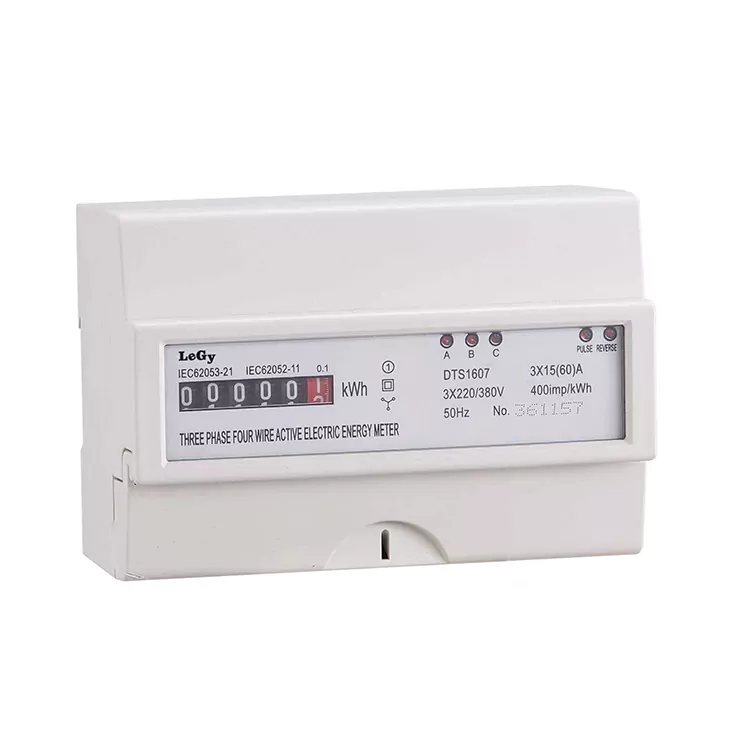

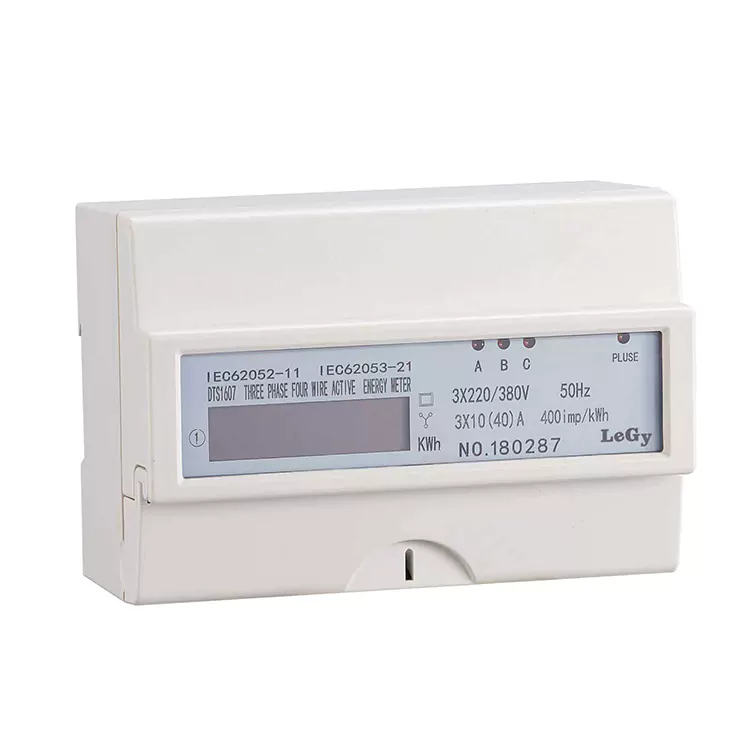

CT valdomas DIN bėgio energijos skaitiklis

Kaip profesionalus gamintojas, turintis didelę pramoninio matavimo patirtį, „Legy“ teikia visapusiškas pritaikymo paslaugas pasauliniams energijos skirstytojams ir sistemų integratoriams. Mūsų aukštos kokybės DTS1607 CT valdomas DIN bėgio energijos skaitiklis yra plačiai naudojamas pramonės įmonėse, komerciniuose kompleksuose ir didelio masto infrastruktūros projektuose. Jis specialiai sukurtas siekiant užpildyti atotrūkį tarp aukštos įtampos / didelės srovės energijos paskirstymo ir tikslaus skaitmeninio matavimo.

Skirtingai nuo tiesioginės prieigos matuoklių, apribotų mažomis srovėmis, DTS1607 savaime veikia su išoriniais srovės transformatoriais (CT), paversdamas dideles pirmines sroves saugiais, išmatuojamais antriniais signalais. Ši architektūra užtikrina absoliučią elektros izoliaciją ir matavimo tikslumą esant didelėms apkrovoms. Įrengtas didelio kontrasto LCD ekranas, leidžiantis aiškiai matyti sudėtingus galios parametrus. Pirkėjams, norintiems įsigyti patikimų pramoninių skaitiklių, mūsų DTS1607 garantuoja 0.5S klasės tikslumą ir tvirtą veikimo saugą.

Produkto parametras (specifikacija)

Produkto ypatybės ir taikymas

DTS1607 CT valdomas DIN bėgio energijos matuoklis sukurtas taip, kad būtų pritaikytas sunkioms pramoninėms aplinkoms, nuo gamybos įmonių iki didelių komercinių objektų. Kompaktiškas DIN bėgelio formos koeficientas užtikrina lengvą integravimą į esamas trifazes skirstomąsias plokštes, taupydamas vertingą skydelio erdvę. Pripažindami, kad pramoninės apkrovos reikalauja bekompromisės saugos, sukūrėme šį įrenginį su puikiu atsparumu viršįtampiams ir tvirta elektros izoliacija per CT antrinę grandinę.

Sistemų integratoriams ir patalpų valdytojams, norintiems įsigyti pramoninių skaitiklių, DTS1607 turi pažangias matavimo galimybes, kad būtų išvengta duomenų netikslumų. Realiame pasaulyje energijos operatoriai sėkmingai naudojo mūsų DTS1607 CT valdomą DIN bėgių energijos matuoklį, kad įdiegtų automatinį apkrovos profiliavimą ir didžiausios paklausos stebėjimą. Ši iniciatyva pasirodė veiksminga optimizuojant energijos suvartojimą, drastiškai sumažinant komunalines paslaugas ir pašalinant rankinio patikrinimo riziką. Nepriklausomai nuo to, ar tai būtų gamyklos galios stebėjimas, ar komercinis subskaitiklis, šis skaitiklis yra esminis šiuolaikinės pramonės infrastruktūros įrankis.

Taikymas:

Modelis DTS1607 CT valdomas DIN bėgio energijos skaitiklis yra naujo tipo trijų fazių keturių laidų aktyviosios energijos skaitiklis. Jis naudoja mikroelektronikos techniką ir importuojamą didelio masto integrinę grandinę, naudoja pažangias skaitmenines ir SMT technologijas ir kt. Skaitiklis visiškai atitinka atitinkamus 1 klasės trifazio aktyviosios energijos skaitiklio techninius reikalavimus, numatytus tarptautiniame standarte IEC62053-21. Jis gali tiksliai ir tiesiogiai matuoti 50 Hz arba 60 Hz aktyviosios energijos suvartojimą iš trijų fazių keturių laidų kintamosios srovės tinklo. Jis gali rodyti bendrą energijos suvartojimą pagal žingsnį ir variklio tipo impulsų registrą.

Ypatybė:

Fazės praradimas su 3 × LED ekranu L1, L2, L3

Impulsinis ekranas su 2 × LED ekranu impulsui ir atbuline eigai

Atbulinės eigos ekranas su LED

Mažas modulinis dydis, montuojamas ant DIN bėgelio.

Lengvas montavimas prie skirstomųjų plokščių, apkrovos centro, miniatiūrinių ir kt., nustatant, kur naudojama energija.

Pramoninio matavimo apibrėžimas: galutinis DTS1607 CT energijos matuoklis (：DTS1607)

Pramonės automatizavimui ir energijos valdymui vystantis visame pasaulyje, įrenginių operatoriams reikia labai tikslių, keičiamo dydžio energijos sprendimų. Didžiuojamės galėdami pristatyti DTS1607 CT valdomą DIN bėgio energijos matuoklį – tiksliai suprojektuotą įrenginį, specialiai sukurtą didelės srovės aplinkai. Nepriklausomai nuo to, ar tai būtų gamyklinis submatavimas, komercinis didžiausios paklausos valdymas ar didelio masto infrastruktūros auditas, šis matuoklis puikiai suderina aukštos įtampos paskirstymą su skaitmeninėmis EMS platformomis. Sukurtas ant tvirtos pramoninės architektūros, DTS1607 garantuoja tikslų registravimą realiuoju laiku, nepasitikėdamas sudėtinga patentuota programine įranga. Siūlome visapusiškas didmeninės prekybos ir OĮG pritaikymo paslaugas, suteikdamos energijos tiekėjams galimybę įdiegti patikimą, didelio tikslumo išmaniąją infrastruktūrą, kuri maksimaliai padidina veiklos efektyvumą.

Tikslus duomenų gavimas: energijos valdymo sistemų įgalinimas

Veiksmingas pramonės energijos valdymas priklauso nuo nepriekaištingo duomenų gavimo. DTS1607 CT valdomas DIN bėgio energijos matuoklis yra sukurtas taip, kad sklandžiai tvarkytų sudėtingas EMS komandas. Jis nepriklausomai seka ir registruoja aktyviosios / reaktyviosios energijos suvartojimą visose trijose fazėse, naudodamas išorinius CT, kad užtikrintų absoliutų saugumą ir tikslumą net esant didelėms apkrovoms. Įrengtas didelio kontrasto skystųjų kristalų ekranas, skaitiklis suteikia vietos technikai aiškiai ir realiu laiku matyti įtampos, srovės ir galios parametrus. Komunalinių paslaugų operatoriams ir sistemų integratoriams šis išmanusis skaitiklis nereikalauja rankinio skaitiklio nuskaitymo ir siūlo labai ekonomišką, nereikalaujantį priežiūros sprendimą, užtikrinantį tikslią pramonės sąskaitų išrašymą ir automatizuotą saugos apsaugą.

Neprilygstamas universalumas didelės srovės matavimo srityje

Šiuolaikiniai pramoniniai tinklai reikalauja lanksčių ir atsparių matavimo sprendimų. DTS1607 CT valdomas DIN bėgio energijos matuoklis sukurtas taip, kad prisitaikytų prie įvairios didelės srovės elektros aplinkos, nuo sunkių gamybos įmonių iki senstančių komercinių pastatų. Jo kompaktiškas DIN bėgio formos koeficientas užtikrina lengvą integravimą į esamas trifazes skirstomąsias plokštes. Pripažindami, kad pramoniniai skaitikliai dažnai atlaiko dideles ir svyruojančias apkrovas, sukūrėme šį įrenginį su puikiu atsparumu viršįtampiams ir tvirta elektros izoliacija. Be to, DTS1607 turi pažangius matavimo mechanizmus, kad būtų išvengta duomenų praradimo ar sistemos prastovų, užtikrinant, kad kiekviena įrašyta kilovatvalandė būtų valdoma tiksliai ir saugiai.

Pasaulinio atitikties ir strateginių pirkimų naršymas

Pramonės operatoriams ir energijos skirstytojams pirkimai turi griežtai laikytis regioninių elektros saugos kodeksų ir metrologijos standartų. DTS1607 CT valdomas DIN bėgio energijos skaitiklis visiškai atitinka tarptautinius metrologijos standartus (IEC) ir regioninius elektros saugos kodus. Siekdami supaprastinti jūsų strateginį pirkimą, teikiame išsamią lokalizuotą dokumentaciją, įskaitant diegimo vadovus keliomis kalbomis, CT laidų schemas ir vartotojo instrukcijas. Taip pat siūlome lanksčius OĮG sprendimus, leidžiančius pritaikyti skaitiklio fizinę išvaizdą, kad ji puikiai atitiktų jūsų prekės ženklą ir vietines EMS ekosistemas. Bendradarbiaudami su mumis užtikrinate, kad jūsų pramonės infrastruktūra atitinka teisinius reikalavimus ir yra paruošta diegti.

„Ironclad Project Assurance“ ir skirta pagalba

Norint įdiegti pramoninius skaitiklius visame objekte, reikia kruopštaus planavimo ir tikslios tinklo konfigūracijos. Pasirinkę DTS1607 CT valdomą DIN bėgio energijos skaitiklį, gausite visišką projekto garantiją. Mūsų techniniai specialistai glaudžiai bendradarbiauja su jūsų inžinierių komandomis, kad sukonfigūruotų tikslius CT santykius ir saugos slenksčius, reikalingus jūsų konkrečiai vietai. Jei diegiant iškyla kokių nors problemų, mūsų specialus palaikymo skyrius suteiks greitą trikčių šalinimą ir išsamias integravimo gaires. Mes traktuojame jūsų pramonės infrastruktūrą kaip savo, užtikrindami sklandų perėjimą prie automatizuoto energijos valdymo, nereikalaujant sudėtingų tinklų integracijų.

„Market Edge“: bendrųjų alternatyvų pergudravimas

Mūsų reputacija pramoninių matavimų sektoriuje pagrįsta giliu techniniu supratimu.

Patirtis: sėkmingai įdiegėme tūkstančius CT valdomų DIN bėgių energijos skaitiklių, suprasdami tikslius pramonės operatorių ir sistemų integratorių didelės srovės ir integracijos problemų taškus.

Patirtis: mūsų inžinieriai specializuojasi optimizuodami pramoninės apskaitos architektūras, kad užtikrintų maksimalią elektros izoliaciją ir duomenų tikslumą realiuoju laiku atšiauriomis sąlygomis.

Autoritetingumas: pirmaujantys pramoniniai platintojai renkasi DTS1607 dėl nepriekaištingos EMS integracijos ir griežto IEC saugos standartų laikymosi.

Patikimumas: pirmenybę teikiame tvirtam elektros dizainui ir fiziniam ilgaamžiškumui, suteikdami objektų savininkams visišką pasitikėjimą, kad jų pramoninė infrastruktūra yra apsaugota nuo didelės srovės pavojų ir duomenų praradimo.

Visapusiškas aptarnavimas po pardavimo: ne tik aparatinė įranga

Mūsų partnerystė su pramonės operatoriais apima ne tik įrengimą. Mes teikiame išsamią po pardavimo ekosistemą, pritaikytą pramonės energetikos sektoriui. Jei įmonė praneša apie matavimo anomaliją, mūsų techninės pagalbos komanda gali greitai patikrinti skaitiklio specifikacijas ir padėti vietoje esantiems technikai atlikti tikslią trikčių diagnostiką ir perkonfigūruoti EMS. Taip pat turime patikimą pakaitinių blokų ir išorinių CT atsargų sąrašą, kad užtikrintume greitą apsikeitimą ir sumažintume pramoninės prastovos laiką. Pasirinkite mus, kad gautumėte patikimą, ilgalaikį infrastruktūros partnerį, kuris užtikrins nepriekaištingą jūsų išmaniojo tinklo veiklą.

Pirkėjo DUK

1 klausimas: ar šis CT valdomas skaitiklis yra su išoriniais srovės transformatoriais?

A: DTS1607 CT valdomas DIN bėgio energijos matuoklis yra skirtas dirbti su išoriniais CT. Siūlome visapusiškus OĮG paketus, kuriuose yra suderintų didelio tikslumo CT, arba galite juos įsigyti atskirai, kad atitiktų jūsų konkrečius pagrindinius dabartinius reikalavimus.

2 klausimas: kaip skaitiklis integruoja ryšį su senomis SCADA sistemomis?

A: Jame yra standartinės ryšio sąsajos, palaikančios plačiai naudojamus protokolus. Mūsų inžinierių komanda pateikia išsamius registrų žemėlapius ir integravimo vadovus, kad užtikrintų sklandų suderinamumą su esamomis EMS arba SCADA platformomis.

3 klausimas: ar aukštos įtampos pramoninėje aplinkoje pakanka elektros izoliacijos?

A: Visiškai. DTS1607 naudoja visiškai izoliuotą antrinę CT grandinę, užtikrinančią, kad žemos įtampos matavimo ir ryšio sistemos būtų visiškai apsaugotos nuo aukštos įtampos pirminių srovių, atitinkančios griežtus pramonės saugos standartus.

Lauko taikomosios programos ir realaus pasaulio atvejų tyrimai

Mūsų pramoninės apskaitos technologijos poveikis geriausiai matomas didelės apimties gamybos projektuose. Neseniai automobilių dalių gamykla kovojo su netiksliais tiesioginės prieigos matuokliais ir dažnomis sistemos perkrovomis. Įdiegę DTS1607 CT valdomą DIN bėgių energijos skaitiklį savo objekte, jie įdiegė automatinį apkrovos profiliavimą. Ši iniciatyva sėkmingai pašalino rankinio patikrinimo riziką ir optimizavo didžiausios paklausos mokesčius, kasmet gamyklai sutaupant tūkstančius dolerių. Kitame projekte komercinės nuosavybės valdytojas naudojo mūsų skaitiklius, kad integruotų antrinių matavimų duomenis tiesiai į savo centrinę EMS, taip skatindamas skaidrią ir energiją taupančią objekto kultūrą. Šie diegimai įrodo, kad mūsų skaitikliai yra būtini šiuolaikinės pramonės infrastruktūros įrankiai.

Produkto sertifikatas

Kiekvienam gaminiui prieš pristatymą atliekama griežta kokybės ir veikimo patikra. Mūsų elektrinius matavimo prietaisus išbando Kinijos elektros matavimo priemonių kokybės priežiūros ir tikrinimo centras, įgaliota profesionali bandymų organizacija, gaminiui patvirtinti išduodamos oficialios bandymų ataskaitos ir patikimumo prognozės ataskaitos.

Bandymai apima pagrindinius parametrus, tokius kaip matavimo tikslumas, elektrinis veikimas, veikimo stabilumas ir gaminio patikimumas. Palaikomi pripažintais sertifikatais, įskaitant CNAS laboratorijos akreditavimą ir nacionalines tikrinimo kvalifikacijas, mūsų produktai yra sukurti taip, kad būtų galima tiksliai išmatuoti, saugiai veikti ir nuosekliai veikti įvairiose taikymo aplinkose.

Taikydami sertifikuotas testavimo procedūras ir griežtą kokybės valdymą užtikriname, kad kiekvienas produktas atitiktų tarptautinių klientų lūkesčius dėl patikimumo ir ilgaamžiškumo.
